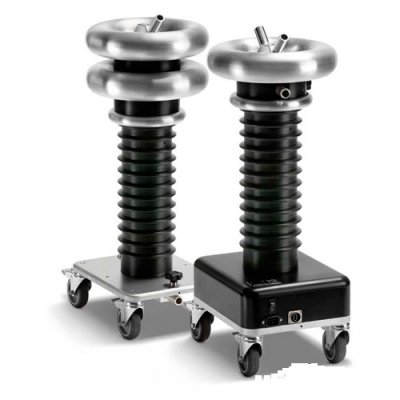

Система измерения частичных разрядов PD120/TD

Госреестр

Артикул: x-12310

Комбинированная система B2 electronic PD120-2/TD состоит из PD120-2 и TD120-MC.

Подробнее

26 105 000 руб./шт

Поверка - 39000 ₽/шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Система PD120/TD является передовым и продуктивным подходом к оценке состояния высоковольтных электротехнических устройств. Она обладает всеобъемлющим программным обеспечением с поддержкой русского языка для обработки данных измерений, облегчая тем самым процесс разбора и понимания информации.

Особенность этой системы заключается в отображении всей тестируемой кабельной линии на экране устройства с возможностью указания локации частичного пробоя (ЧП). Это позволяет оперативно и точно выявить проблемные зоны и принять соответствующие меры. Используя функцию подавления шумов, система гарантирует высокую степень точности получаемых данных.

Подробные сведения о локации и масштабе частичных пробоев помогают специалистам принимать обоснованные выводы о необходимости обслуживания или замены оборудования. Графическое представление данных облегчает процесс анализа и отслеживания динамики изменения состояния электроустановки. Система также оснащена пошаговым “мастером” процесса измерения, который помогает пользователю выполнить все необходимые операции без ошибок и пропусков.

Важно отметить, что установка PD120 внесена в госреестр средств измерений Российской Федерации, что подтверждает её точность и соответствие требованиям национальных стандартов. Система PD120/TD обладает функционалом для измерения тангенса угла диэлектрических потерь, обеспечивая таким образом более глубокое понимание состояния изоляции кабеля. Данный параметр является существенным индикатором качества изоляции и может быть использован для оценки степени ее износа и устаревания.

Удобство использования системы основывается на интуитивно понятном пользовательском интерфейсе и способности одновременного тестирования и диагностики кабеля. Данные передаются на компьютер через Bluetooth, обеспечивая быструю и легкую передачу информации. На основе результатов тестирования, система формирует отчет, содержащий все необходимые сведения о состоянии кабеля. Это упрощает процесс интерпретации результатов и позволяет принять обоснованные решения относительно необходимых мер по обслуживанию и ремонту оборудования.

Система PD120/TD обеспечивает подключение оборудования через один провод, упрощая процесс установки и сокращая время, необходимое для подготовки к тестированию. В целом, PD120/TD представляет собой эффективную и удобную систему для мониторинга состояния высоковольтного оборудования и тестирования кабелей.

В нашем магазине вы можете купить Система измерения частичных разрядов PD120/TD и узнать о особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Характеристики

? Стоимость поверки оборудования Поверка	39000
Тип	Система измерения частичных разрядов

Характеристики

Рабочее напряжение	синусоидальное	1–120 кВ дейст./85 кВ пик.
	частота	0,1 Гц
Высоковольтный конденсатор	емкость	1 нФ
	размеры	330×280×870 мм
	вес	24,7 кг
Высоковольтный фильтр	емкость	1 нФ
	размеры	300×280×820 мм
	вес	34 кг
Фоновый уровень ЧР	≤10 пКл
Диапазон скорости распространения импульса ЧР (v/2)	10–150 м/мкс
Максимальная длина линии	100 км
Полоса пропускания импульсов ЧР	100 MГц / аналоговый фильтр
Погрешность определения места повреждения кабеля	1,00%
Разрешение определения места повреждения кабеля	0,1 пКл 0,1 м
Входной импеданс	10 kΩ / 50 пФ
Частота дискретизации	200 MГц
Измерение ТанДельта	нет
Усиление при обработке сигнала	0 - 52 дБ (1 канал) 0 - 72 дБ (2-ой канал)
Входное напряжение питания	110-240 В / 50-60 Гц
Рабочая температура	от -5 °C до +45 °C
Рабочее напряжение	синусоидальное	1–85 кВ дейст.
	частота	0,1 Гц 0,01–0,09 Гц
Измерение напряжения	разрешение	0,1 кВ
	погрешность	1%
Измерение тока	разрешение	1 мкА
	погрешность	1%
Измерение ТанДельта	разрешение	1×10–5
	погрешность	± 1×10–4
Диапазон нагрузки	500 пФ – 10 мкФ
Стандарты	электромагнитная защищенность: IEC6100-4-2, IEC6100-4-4, EN55077 безопасность: EN60950, EN50191, EN61010-1
Компьютерный интерфейс	Bluetooth
Питание	алкалиновые батарейки тип D или NiMH (2 шт.)
Рабочая температура	от -10 °C до +50 °C
Габаритные размеры	300×280×790 мм
Вес	16 кг

Комплектация

Система измерения частичных разрядов со встроенным блоком тангеса угла диэлектрических потерь PD/TD120
Кабель соединительный 3 шт
Кабель высоковольтный
Кабель заземления 2 шт
Кабель USB
Кабель питания
Калибратор кажущегося заряда CAL1B
Кейс для транспортировки
ПО «b2 Suite»1
Конвертер RS-232/USB
USB-накопитель
Руководство по эксплуатации
Методика поверки
